創業40年構造変わらずのベストセラー商品

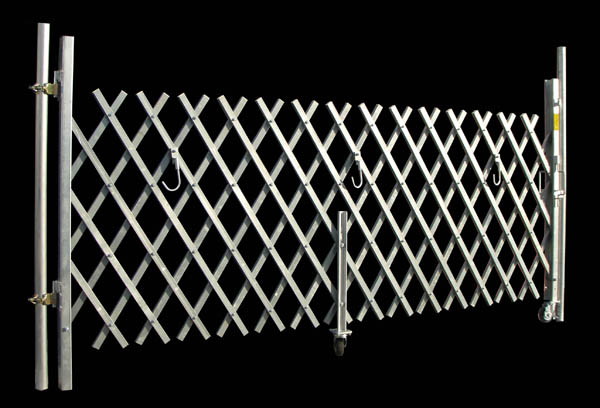

ＬＭ３．０ｍ Ｓ 単管に設置した例(単管はお客様にてご用意願ます)

特　長

◎　2019年11月より落し込み金具が標準装備となります

◎　2019年11月よりボルトがスチール製からステンレス製に変更となります

◎　創業以来ほぼ同じ形状でお客様には長年ご使用頂いております

◎　建設現場向けに開発した為、シンプルな構造で強度もあり丈夫で長持ちします

◎　ジャバラのマス目も細かく、ジャバラ下の開口部も狭い為、子供さんの通り抜け等がしにくい構造に 　　なっております

◎　最少幅２．０ｍから最大幅１２．０ｍまで５０ｃｍピッチでの製作が可能です

◎　設置方法は専用の本設柱(オプション)か、単管(お客様手配)により簡単に取り付けられます

◎　ジャバラの高さはＨ１．３ｍ(ジャバラを広げた状態)になります(他にもＦシリーズ門扉有り)

◎　基本はスチール型ですが、パイプ(２０ｍｍ×３０ｍｍ)がアルミ製の商品もご用意しております

◎　内側に９０度回転するので開口いっぱい使用できます

※承認図、ミルシート（パイプ、柱に限ります）が必要な方は弊社まで問い合せください。

標準部品	オプション部品
門扉・特注門扉設置例	本設柱設置工事例

ミニドア（ Ｈ＝１，３００ｍｍ ）			リース	参考図
型　　　式	寸法（Ｗ）	重　量
LＭ−２．０ｍ S	２，０００�o
〜
LＭ−３．０ｍ S	３，０００�o		有	●
〜
LＭ−４．５ｍ S	４，５００�o	７５.0ｋｇ	有	●
〜
LＭ−６．０ｍ S	６，０００�o	９０.0ｋｇ	有	●
〜
LＭ−7．5ｍ S	７，５００�o		有	●
〜
LＭ−８．５ｍ W	８，５００�o
〜
LＭ−１０．0ｍ W	１０，０００�o
LＭ−１２．0ｍ W	１２，０００�o

★ パイプがアルミ製のALM・ALLもございますので気軽にお問合せ下さい。

◎ ご注文の際は、片開き、両開きをご指定ください。

　片開きの場合は吊もと(道路側から見ての固定側)のご指定もお願いいたします。

　又、設置用の単管のご準備、設置工事の手配はお客様にてお願いいたします。




※　固定支柱・単管等の補強スジ掛け等、確実に設置して下さい。　

※　開閉の途中（中途半端な状態）での使用はしないで下さい。

※　弱・中風下及び長時間放置（夜間・休日等)の場合は、必ずカンヌキ金具（単管受け）を施行し

　　キャスターのストッパー施行を行なって下さい。

※　台風を含め、強風時は開口し、束ねて応急対応して下さい。

※　納期はご注文の際にご確認ください。

※　運賃・消費税は別途になります。

※　製品改良の為、仕様を予告なく変更する事があります。
